止め輪・ピン、機械部品・工具

E形止め輪

材質 鉄(または標準材)、ステンレス
表面処理 生地、燐酸塩被膜、三価クロメート
サイズ 0.8~24
規格 -
JIS B 2804
-
カタログPDFはこちら
※ 画像をクリックすると拡大します
特長 見た目のアルファベットの『Ｅ』のような形からE形止め輪の名が付いており、Ｅリングとも呼ばれています。位置決めや抜け止めに使用される軸に加工した溝に垂直に取り付ける偏芯型止め輪の一種で、軸に対して垂直方向から装着できるので“ラジアル方向取付タイプ"と呼ばれます。軸への装着は固いものを使って溝へ開口部を押し付ければ弾力性により広がってパチンと瞬間で嵌め込むことができますが、専用工具「E形ホルダー」を利用すればより便利です。ガタツキの原因となるので再利用はできません。
内側の３カ所の突起(ラグと呼びます)により固定します。C形止め輪 軸用と比較すると取付け溝へアプローチが素早くでき、溝への装着も瞬間で終わるため作業性は非常に高いです。その反面、溝の面に接するのが3か所のラグ部だけなので重荷重に耐える点では全周で接するC形止め輪の方が優れています。

取り付ける軸の外径が呼びサイズです。

一定数量をテープで止めた「スタックタイプ」もございます。「E形スタンド」を利用するなら作業効率はさらにアップします。

・全国一律送料880円（税込）
※ただし一部寸切商品は1,320円（税込）
・11,000円（税込）以上で送料無料！
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価＝1本当たりの価格です。

特定商取引法に基づく表記＞＞　商品一覧に戻る＞＞
お得な会員様特典、掛売り取引特典の詳細はコチラ＞＞

全 54 件中、 25 件目から 48 件目までを表示

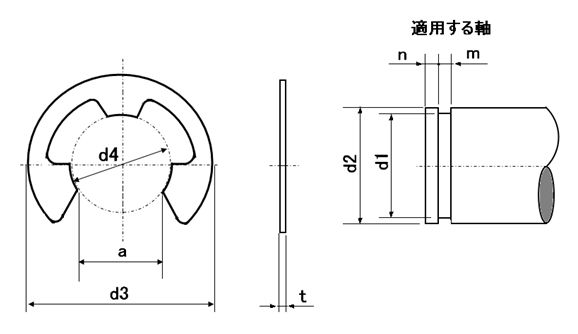

サイズ 材質 表面処理 d4 Max. d3 a Max. t d2 (適用軸) d1 Min. m Min. 箱単価 入数 ばら
売り		 ばら
単価		 税抜
価格		 発送目安 数量
（個）		 価格
3 鉄(または標準材) 三価クロメート 3 7 2.6 0.6 4-5 3.05 0.7 0.71 1000 ○ 1.41 即納可能 0
3.2 鉄(または標準材) 三価クロメート 3.2 7 2.8 0.6 4-5 3.25 0.7 0.77 1000 × - 1営業日 0
4 鉄(または標準材) 三価クロメート 4 9 3.5 0.6 5-7 4.05 0.7 0.85 1000 ○ 1.70 即納可能 0
5 鉄(または標準材) 三価クロメート 5 11 4.3 0.6 6-8 5.05 0.7 1.04 1000 ○ 2.07 即納可能 0
6 鉄(または標準材) 三価クロメート 6 12 5.2 0.8 7-9 6.05 0.9 1.39 1000 ○ 2.78 即納可能 0
7 鉄(または標準材) 三価クロメート 7 14 6.1 0.8 8-11 7.1 0.9 2.29 1000 ○ 4.58 即納可能 0
8 鉄(または標準材) 三価クロメート 8 16 6.9 0.8 9-12 8.1 0.9 3.06 500 ○ 6.12 即納可能 0
9 鉄(または標準材) 三価クロメート 9 18 7.8 0.8 10-14 9.1 0.9 4.56 500 ○ 9.11 即納可能 0
サイズ 材質 表面処理 d4 Max. d3 a Max. t d2 (適用軸) d1 Min. m Min. 箱単価 入数 ばら
売り		 ばら
単価		 税抜
価格		 発送目安 数量
（個）		 価格
10 鉄(または標準材) 三価クロメート 10 20 8.7 1 11-15 10.15 1.15 5.25 500 × - 1営業日 0
12 鉄(または標準材) 三価クロメート 12 23 10.4 1 13-18 12.15 1.15 6.44 250 × - 1営業日 0
15 鉄(または標準材) 三価クロメート 15 29 13.0 1.6 16-24 15.15 1.65 15.51 100 × - 1営業日 0
19 鉄(または標準材) 三価クロメート 19 37 16.5 1.6 20-31 19.15 1.65 22.48 250 × - 1営業日 0
24 鉄(または標準材) 三価クロメート 24 44 20.8 2 25-38 24.15 2.2 36.25 100 × - 1営業日 0
0.8 ステンレス 生地 0.8 2 0.7 0.2 1-1.4 0.8 0.3 0.86 2000 × - 1営業日 0
1.2 ステンレス 生地 1.2 3 1.0 0.3 1.4-2 1.2 0.4 0.61 2000 × - 1営業日 0
1.5 ステンレス 生地 1.5 4 1.3 0.4 2-2.5 1.5 0.5 0.61 2000 × - 1営業日 0
サイズ 材質 表面処理 d4 Max. d3 a Max. t d2 (適用軸) d1 Min. m Min. 箱単価 入数 ばら
売り		 ばら
単価		 税抜
価格		 発送目安 数量
（個）		 価格
2 ステンレス 生地 2 5 1.7 0.4 2.5-3.2 2 0.5 0.63 2000 ○ 1.26 即納可能 0
2.5 ステンレス 生地 2.5 6 2.1 0.4 3.2-4 2.5 0.5 0.70 2000 ○ 1.39 即納可能 0
3 ステンレス 生地 3 7 2.6 0.6 4-5 3 0.7 1.07 2000 ○ 2.14 即納可能 0
4 ステンレス 生地 4 9 3.5 0.6 5-7 4 0.7 1.35 2000 ○ 2.69 即納可能 0
5 ステンレス 生地 5 11 4.3 0.6 6-8 5 0.7 1.73 2000 ○ 3.46 即納可能 0
6 ステンレス 生地 6 12 5.2 0.8 7-9 6 0.9 2.36 2000 ○ 4.71 即納可能 0
7 ステンレス 生地 7 14 6.1 0.8 8-11 7 0.9 3.83 2000 ○ 7.66 即納可能 0
8 ステンレス 生地 8 16 6.9 0.8 9-12 8 0.9 4.89 2000 ○ 9.77 1営業日 0
全 54 件中、 25 件目から 48 件目までを表示
