止め輪・ピン、機械部品・工具

丸R形止め輪

材質 鉄(または標準材)
表面処理 燐酸塩被膜
サイズ IRTW-10~IRTW-100
規格 -
-
-
※ 画像をクリックすると拡大します
特長 部品の固定や位置決め抜け止めとしてホール穴に設けた円周状の溝へはめ込んで使用する"スラスト方向取付けタイプ"の止め輪 穴用です。取付けた時のスペースが同心円の丸なので中へシャフトなどを通す事ができます。
穴用Ｃ形止め輪と同様の使用法ですが、C形止め輪が全周で溝と接するのと異なり丸R形止め輪は溝に2個の突起部（ラグと呼びます）と外周の反対側の三点で接するため、耐える事のできる軸方向の荷重（スラスト荷重）が小さくなります。
取り付けには止め輪用工具を用います。ラグの小さな穴に工具先端を差し込んで外径を絞り円筒穴へスラスト方向に（軸方向と平行に）溝の位置まで移動させ、開放して溝に嵌めます。逆に軸用は広げて所定の位置へ移動させて溝に挿入して使用します。ガタツキの原因となるため再利用はしません。
穴用取付工具は工具先端がグリップ部を握ると閉じます。取付け側先端部が直線のC形止め輪用プライヤー 穴用と先端がL状に曲がっているC形止め輪用プライヤー 穴用 L型があります。

穴用の呼びサイズはパイプ穴の径です。

・全国一律送料880円（税込）
※ただし一部寸切商品は1,320円（税込）
・11,000円（税込）以上で送料無料！
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価＝1本当たりの価格です。

特定商取引法に基づく表記＞＞　商品一覧に戻る＞＞
お得な会員様特典、掛売り取引特典の詳細はコチラ＞＞

全 45 件中、 1 件目から 24 件目までを表示

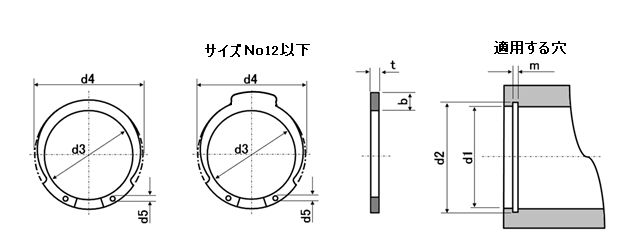

サイズ 材質 表面処理 d4 d3(参考) t ｂ d5 d2 m 箱単価 入数 ばら
売り		 ばら
単価		 税抜
価格		 発送目安 数量
（個）		 価格
IRTW-10 鉄(または標準材) 燐酸塩被膜 11.1 7.7 1 1.7 0.9 10.4 1.15 8.89 1000 ○ 26.67 即納可能 0
IRTW-11 鉄(または標準材) 燐酸塩被膜 12.2 8.6 1 1.8 0.9 11.4 1.15 8.89 1000 ○ 26.67 1営業日 0
IRTW-12 鉄(または標準材) 燐酸塩被膜 13.3 9.7 1 1.8 0.9 12.5 1.15 9.20 1000 ○ 27.59 1営業日 0
IRTW-13 鉄(または標準材) 燐酸塩被膜 14.1 10.9 1 1.6 0.9 13.6 1.15 9.88 500 ○ 29.64 即納可能 0
IRTW-14 鉄(または標準材) 燐酸塩被膜 15.1 11.7 1 1.7 0.9 14.6 1.15 10.12 500 ○ 30.36 1営業日 0
IRTW-15 鉄(または標準材) 燐酸塩被膜 16.2 12.6 1 1.8 0.9 15.7 1.15 10.42 500 ○ 31.26 即納可能 0
IRTW-16 鉄(または標準材) 燐酸塩被膜 17.3 13.5 1 1.9 0.9 16.8 1.15 10.12 500 ○ 30.36 1営業日 0
IRTW-17 鉄(または標準材) 燐酸塩被膜 18.3 14.3 1 2 0.9 17.8 1.15 10.42 500 ○ 31.26 即納可能 0
サイズ 材質 表面処理 d4 d3(参考) t ｂ d5 d2 m 箱単価 入数 ばら
売り		 ばら
単価		 税抜
価格		 発送目安 数量
（個）		 価格
IRTW-18 鉄(または標準材) 燐酸塩被膜 19.5 15.3 1 2.1 1 19 1.15 10.74 500 ○ 32.21 1営業日 0
IRTW-19 鉄(または標準材) 燐酸塩被膜 20.5 16.1 1 2.2 1 20 1.15 11.82 500 ○ 35.45 即納可能 0
IRTW-20 鉄(または標準材) 燐酸塩被膜 21.5 16.9 1 2.3 1 21 1.15 12.53 500 ○ 37.59 1営業日 0
IRTW-21 鉄(または標準材) 燐酸塩被膜 22.5 17.7 1 2.4 1.2 22 1.15 13.12 500 ○ 39.34 1営業日 0
IRTW-22 鉄(または標準材) 燐酸塩被膜 23.5 18.7 1 2.4 1.2 23 1.15 14.07 500 ○ 42.21 即納可能 0
IRTW-24 鉄(または標準材) 燐酸塩被膜 25.9 20.7 1.2 2.6 1.2 25.2 1.35 14.30 500 ○ 42.90 即納可能 0
IRTW-25 鉄(または標準材) 燐酸塩被膜 26.9 21.5 1.2 2.7 1.2 26.2 1.35 17.79 500 ○ 53.37 1営業日 0
IRTW-26 鉄(または標準材) 燐酸塩被膜 27.9 22.3 1.2 2.8 1.2 27.2 1.35 17.79 500 ○ 53.37 即納可能 0
サイズ 材質 表面処理 d4 d3(参考) t ｂ d5 d2 m 箱単価 入数 ばら
売り		 ばら
単価		 税抜
価格		 発送目安 数量
（個）		 価格
IRTW-28 鉄(または標準材) 燐酸塩被膜 30.1 24.1 1.2 3 1.2 29.4 1.35 18.35 500 ○ 55.05 即納可能 0
IRTW-30 鉄(または標準材) 燐酸塩被膜 32.1 25.7 1.2 3.2 1.4 31.4 1.35 20.54 500 ○ 61.62 1営業日 0
IRTW-32 鉄(または標準材) 燐酸塩被膜 34.4 27.4 1.2 3.5 1.6 33.7 1.35 23.70 500 ○ 71.09 即納可能 0
IRTW-34 鉄(または標準材) 燐酸塩被膜 36.5 29.1 1.5 3.7 1.6 35.7 1.65 29.76 200 ○ 89.27 1営業日 0
IRTW-35 鉄(または標準材) 燐酸塩被膜 37.8 30 1.5 3.9 1.6 37 1.65 29.76 200 ○ 89.27 1営業日 0
IRTW-36 鉄(または標準材) 燐酸塩被膜 38.8 30.8 1.5 4 1.6 38 1.65 32.49 200 ○ 97.45 1営業日 0
IRTW-37 鉄(または標準材) 燐酸塩被膜 39.8 31.6 1.5 4.1 1.6 39 1.65 37.21 200 ○ 111.61 即納可能 0
IRTW-38 鉄(または標準材) 燐酸塩被膜 40.8 32.4 1.5 4.2 1.6 40 1.65 37.21 200 ○ 111.61 1営業日 0
全 45 件中、 1 件目から 24 件目までを表示
