材質 | 鉄(または標準材) |
---|---|
表面処理 | 生地、三価クロメート |
サイズ | M4~M10 |
規格 | - - - |

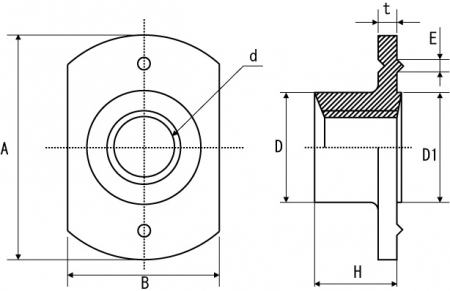

特長 | タップをたてて雌ねじを形成するのが困難な薄鋼板などへ溶接し使用します。横から見るとアルファベットの“T”のような形状をしている為、T型と呼ばれます。T型ウェルドナット・T型ウエルドナットとも言います。T型溶接ナット1A型の「1」はプロジェクション溶接用の突起部(プロジェクション)が有る「ダボ付き」を意味し、「A」は位置決め用のガイド「パイロット付き(P付き)」であることを意味します。T型2Bならダボ無し(スポット溶接用)、パイロット(P)無しです。 独特のT型形状には、フランジ面が締結部を補強し母材の薄鋼板の変形を防ぐ、フランジ面積が大きく面圧が抑えられるので高トルクでの締結が行える、強度に関わらない部分の肉厚を削るので軽量かつ十分な補償荷重を得られる、フランジ部で通電するため溶接によるネジ部の変形や歪みが無い、振動に強いなどの特徴が有ります。 溶接ナットは振動に強く薄板に最適なT型タイプの他、省スペースの六角タイプや溶接強度の高い四角タイプが有ります。 パイロット無し(1B型)のお求めはこちらへ。 |
---|
